名称：基于EtherCAT总线的空间点阵式柔性施力系统

详细信息

关键技术指标

序号	指标描述	指标值
1	连接施力单元数	1-150个
2	总功耗	750W
3	布置点	自定义
4	多点力同步调节时间	0-300N:6秒
5	同步力控精度	2%
6	定位精度	优于0.01mm
7	供电	24VDC

产品特点

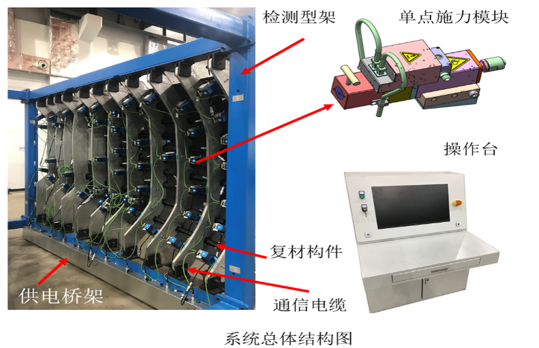

（1）系统由各单点施力模块组成，可柔性配置；
（2）基于EthterCAT实时网络总线控制，可对多点同时施力，实现多点力的同步控制；

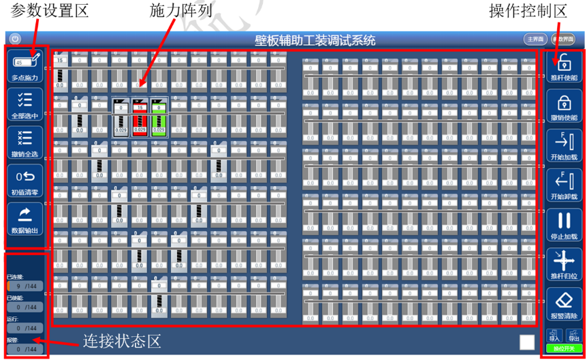

（3）操作界面简洁，按钮控件形象直观既有文字也有图标；
（4）施力阵列显示可重构，可根据实际施力模块的数量和位置动态配置，界面直观；
（5）各轴所有电缆从结构内部布置，防止电缆拉拽和踩踏。

系统关键核心技术
（1）超小体积集成一体化设计技术；
（2）施力点可柔性重构技术；
（3）多点同步柔性施力全闭环高精度控制技术；
（4）高速高精度实时网络化控制技术；
（5）软件界面在线可重构设计技术；
（6）高可靠性设计技术。

应用场景：柔性装夹；壁板矫形、复材壁板检测、柔性模具
